ENSAYOS NO DESTRUCTIVOS
Inspección por Ondas Guiadas
Evaluación de largo alcance para tuberías
En Servicios Industriales y de Inspección JFC (SII JFC) realizamos inspecciones por Ultrasonido de Ondas Guiadas (Guided Wave Testing, GWT) para evaluar extensiones de tubería desde puntos de acceso localizados.
Esta tecnología permite realizar una evaluación de amplio alcance para identificar y localizar posibles zonas con pérdida de sección o discontinuidades, ayudando a dirigir posteriormente las inspecciones detalladas hacia las áreas que requieren mayor atención.
GWT · LONG RANGE ULTRASONIC TESTING · INSPECCIÓN DE TUBERÍAS
GUIDED WAVE TESTING · GWT
TECNOLOGÍA DE INSPECCIÓN
¿Qué es la inspección por Ondas Guiadas?
Evaluación de largo alcance mediante la propagación de ondas ultrasónicas a través de la pared de una tubería.
La Inspección por Ondas Guiadas (GWT) es una técnica de ensayo no destructivo basada en la propagación de ondas ultrasónicas a través de la pared de una tubería.
A diferencia de una inspección convencional de espesores, que normalmente requiere realizar mediciones en numerosos puntos, las ondas guiadas permiten examinar una longitud considerable de tubería desde una zona de inspección.
Esto convierte a GWT en una herramienta especialmente útil para evaluaciones de integridad y detección de zonas que posteriormente pueden requerir una inspección localizada.
¿QUÉ APORTA GWT?
- ✓ Evaluación de largo alcance
- ✓ Inspección desde puntos localizados
- ✓ Localización de zonas de interés
- ✓ Evaluación de extensiones de tubería
- ✓ Apoyo a programas de integridad
- ✓ Selección de zonas para inspección complementaria
APLICACIONES
¿Para qué utilizamos las Ondas Guiadas?
La técnica puede utilizarse como herramienta de screening o evaluación de amplio alcance para identificar posibles zonas de interés en diferentes sistemas de tuberías.
Líneas de transporte
Evaluación de extensiones de tubería donde una revisión punto por punto resulta poco práctica.
Sistemas industriales
Inspección de tuberías dentro de programas de mantenimiento e integridad mecánica.
Zonas de difícil acceso
Evaluación cuando existen restricciones para acceder físicamente a grandes extensiones de la línea.
Tramos extensos
Evaluación de largo alcance para identificar zonas que requieren atención.
Integridad mecánica
Herramienta de apoyo para programas de inspección y evaluación de integridad.
EVALUACIÓN DE LARGO ALCANCE
Más cobertura desde un punto de inspección
Una de las principales ventajas de las ondas guiadas es la posibilidad de evaluar grandes longitudes de tubería desde una ubicación localizada.
365
m
INSPECCIÓN LONGITUDINAL*
200
m
INSPECCIÓN TORSIONAL*
*El alcance real depende de las características de la
tubería, condiciones de inspección, configuración utilizada
y atenuación de la señal.
RESULTADOS DE INSPECCIÓN

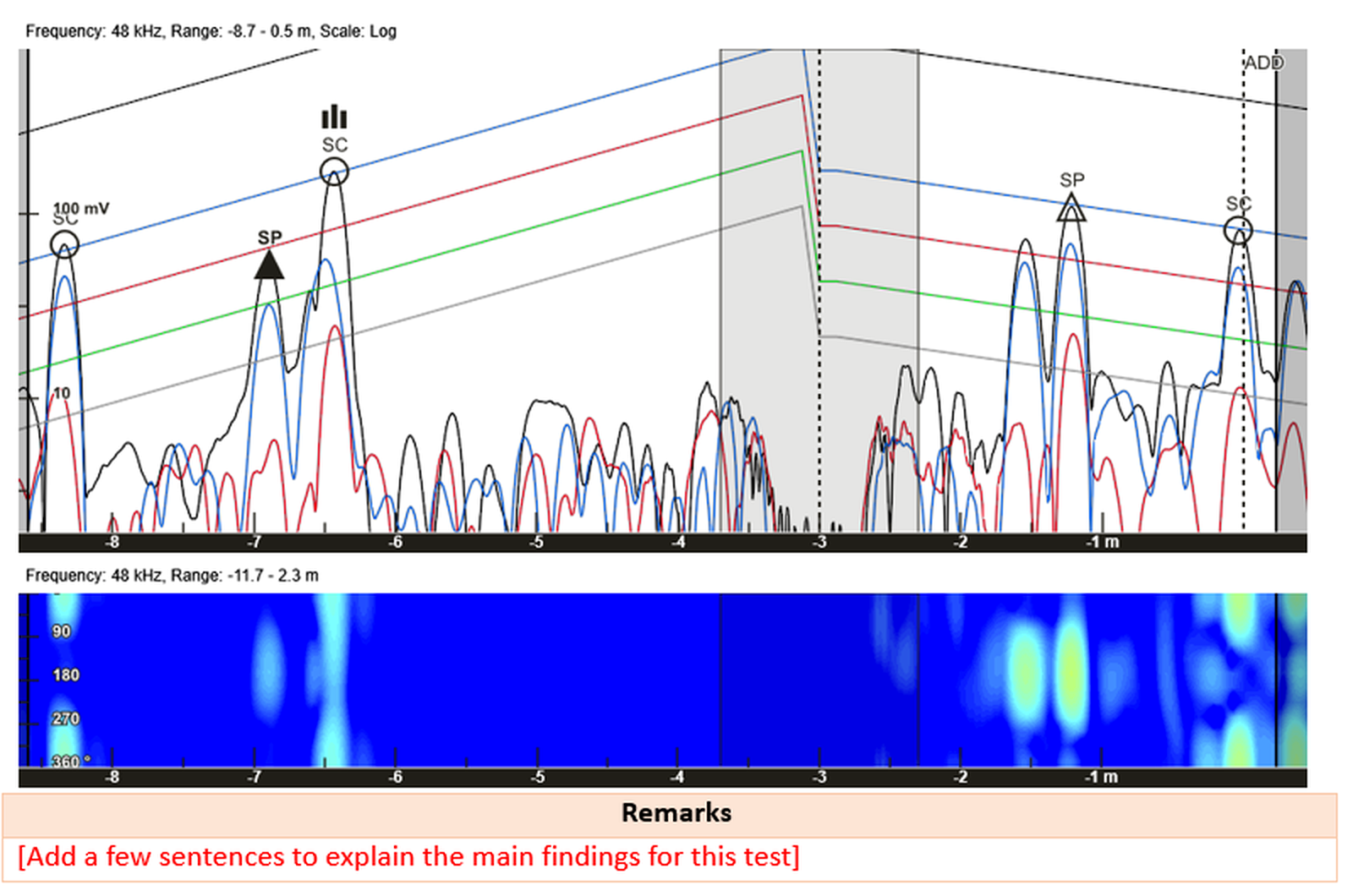

Visualización y análisis de las señales
La adquisición de datos permite analizar las respuestas obtenidas durante el ensayo y localizar posibles zonas de interés a lo largo de la tubería.
ANÁLISIS DE DATOS
Identificación y localización de zonas de interés
Los resultados obtenidos durante la inspección permiten identificar respuestas que pueden estar asociadas con cambios en la condición de la tubería.
Estas zonas pueden ser posteriormente seleccionadas para una evaluación localizada mediante técnicas de ensayo no destructivo complementarias.
ADQUISICIÓN
→
ANÁLISIS
→
LOCALIZACIÓN
CAPACIDAD SII JFC
Diferentes configuraciones para cada aplicación

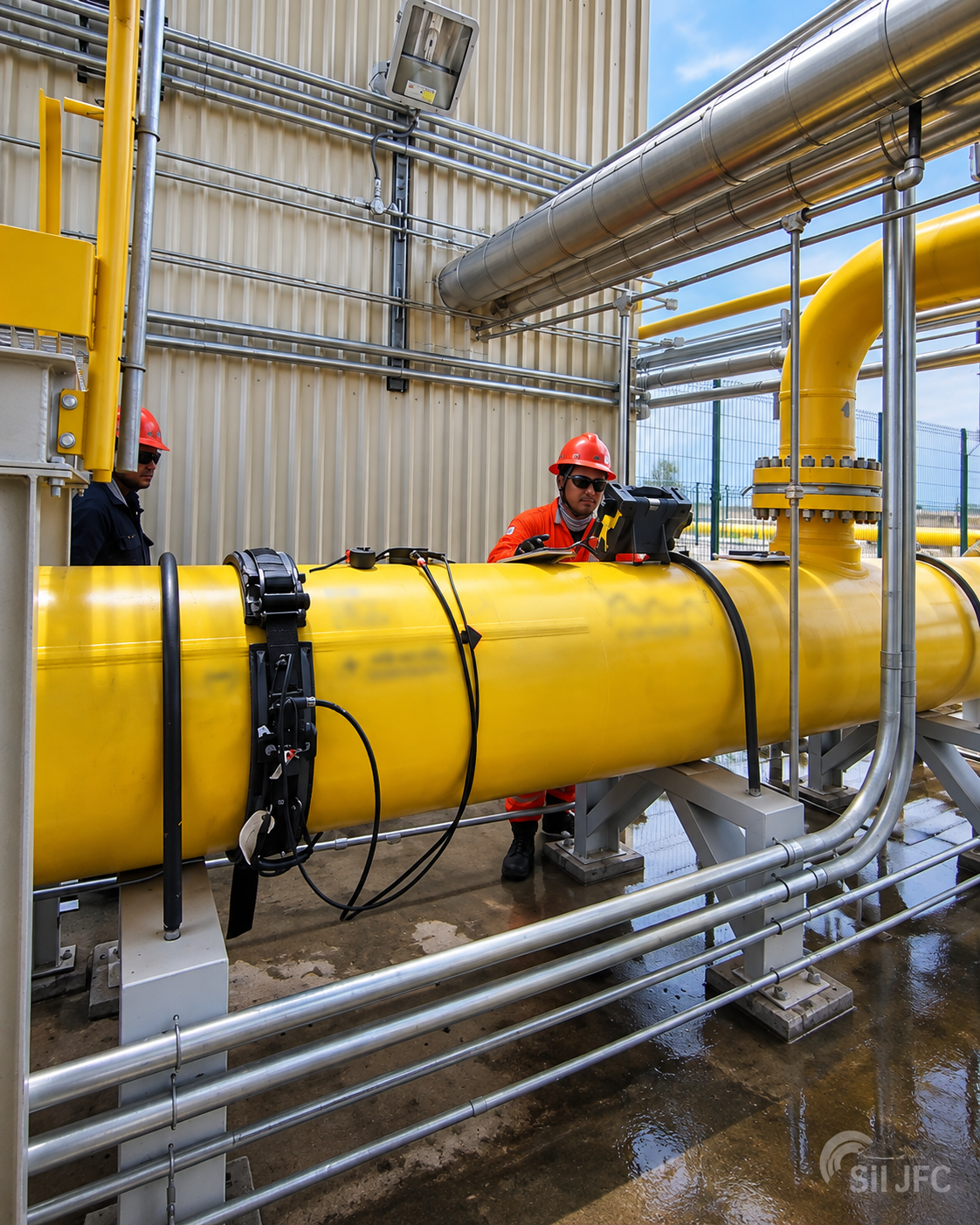

En SII JFC contamos con equipos especializados de Ondas Guiadas y diferentes configuraciones de herramientas, permitiendo adaptar la inspección a las características de cada tubería.

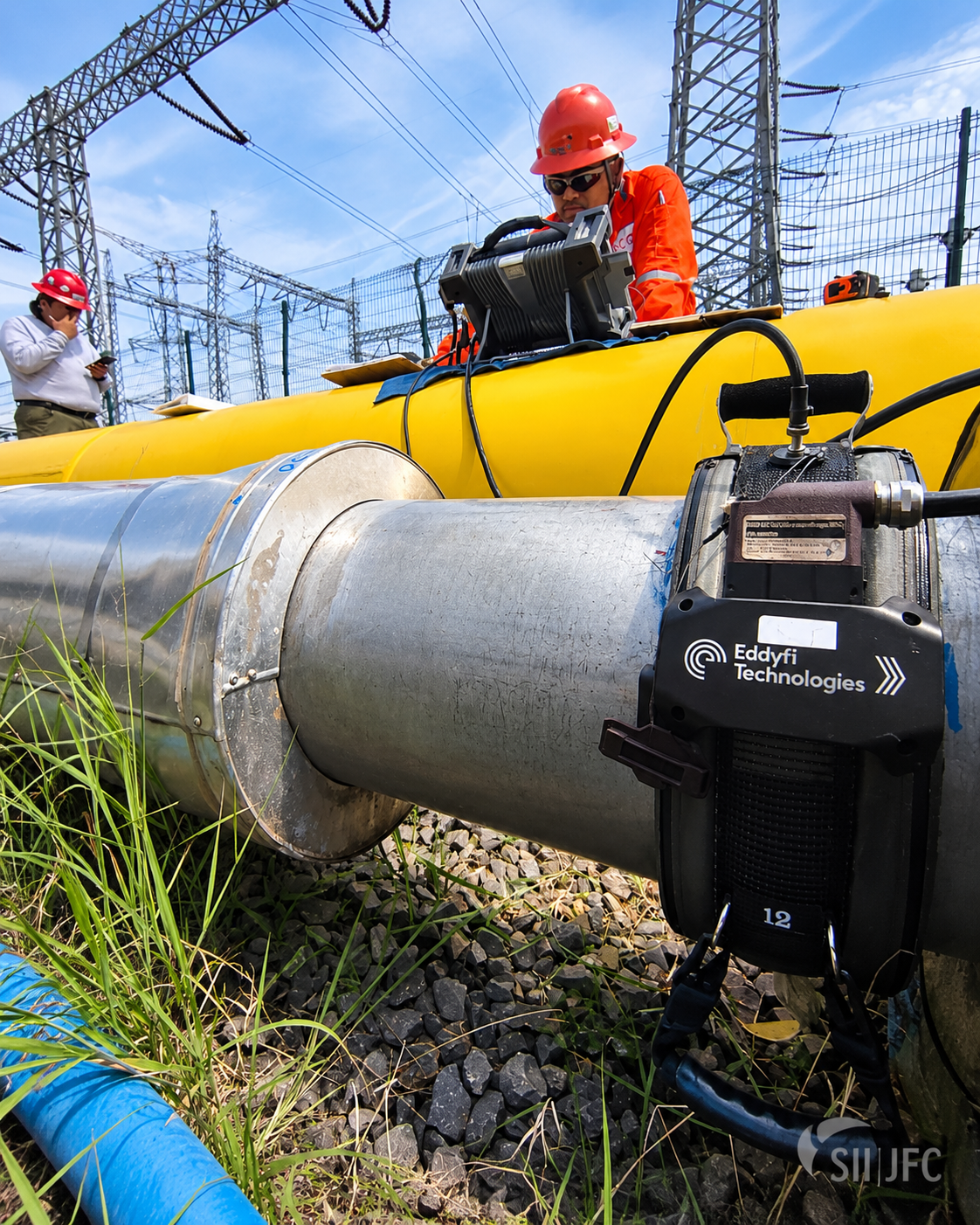

El sistema disponible permite trabajar con herramientas piezoeléctricas para tuberías de aproximadamente 6 a 72 pulgadas, dependiendo de la configuración.
También contamos con herramientas magnetostrictivas para diámetros pequeños de aproximadamente 1.5 a 4 pulgadas.
Esto permite atender diferentes necesidades de inspección sin depender de una única configuración.
GWT · EQUIPAMIENTO ESPECIALIZADO
METODOLOGÍA
¿Cómo realizamos una inspección por Ondas Guiadas?
Nuestro proceso permite definir la aplicabilidad, ejecutar la adquisición y dirigir posteriormente las evaluaciones complementarias.
01
Evaluación de aplicabilidad
Revisamos las características de la tubería y las condiciones del proyecto.
02
Selección de configuración
Determinamos la herramienta y configuración de ondas guiadas adecuada.
03
Instalación

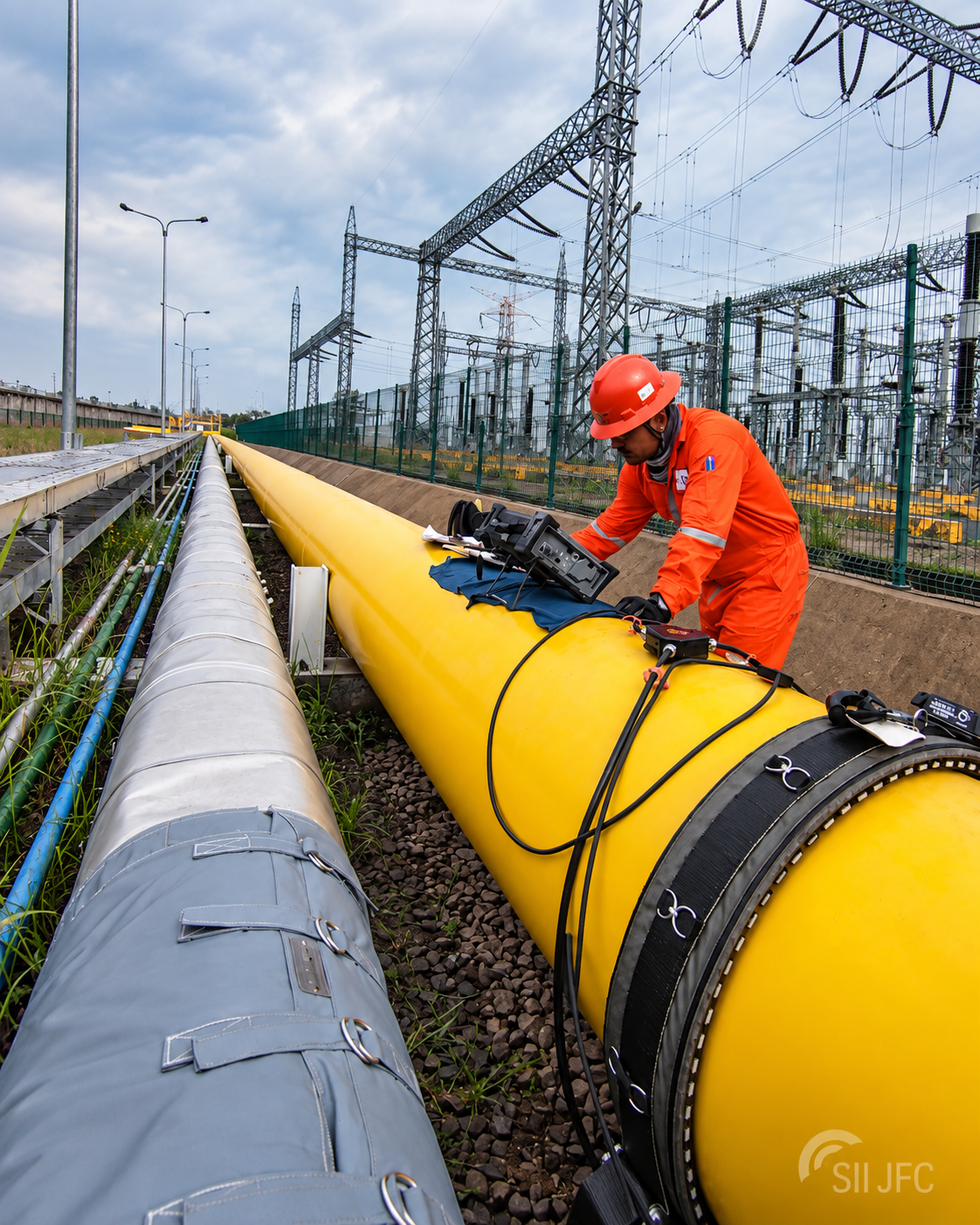

Colocamos el sistema de inspección en el punto seleccionado de la tubería.
04
Adquisición de datos
Realizamos el barrido y adquisición de la información.
05
Análisis
Analizamos las señales obtenidas para identificar y localizar posibles indicaciones.
06
Evaluación complementaria
Cuando es necesario, recomendamos técnicas adicionales para caracterizar las indicaciones detectadas.
07
Reporte técnico
Documentamos los resultados y las zonas identificadas para seguimiento.
ESTRATEGIA DE INSPECCIÓN
Ondas Guiadas + END complementarios
Las ondas guiadas no necesariamente sustituyen una inspección detallada.
Su principal valor está en permitir una evaluación de amplio alcance y localización de zonas de interés.
Cuando se identifica una indicación, podemos complementar la evaluación mediante otras técnicas disponibles en SII JFC.
01
Evaluación de largo alcance
↓
02
Localización
↓
03
Caracterización
↓
04
Evaluación de integridad
SERVICIO DE ONDAS GUIADAS
Tecnología especializada para la evaluación de tuberías
01
Inspección por GWT
Evaluación de largo alcance mediante ondas ultrasónicas.
02
Equipos especializados
Tecnología y herramientas configuradas para diferentes aplicaciones y diámetros.
03
Herramientas especializadas
Configuraciones piezoeléctricas y magnetostrictivas.
04
Análisis de datos
Análisis de las señales obtenidas durante la inspección.
05
Evaluación complementaria
Integración con otras técnicas de END cuando es necesario.
06
Reporte técnico
Documentación de resultados y zonas identificadas para seguimiento.
